Izolacja podłogi na gruncie powinna tworzyć ciągły układ warstw: od stabilnego, zagęszczonego podłoża, przez chudy beton i szczelną hydroizolację, po termoizolację oraz wylewkę. O trwałości rozwiązania decydują nie tylko grubość i lambda materiału, lecz także jego wytrzymałość na ściskanie, prawidłowe ułożenie płyt na mijankę oraz połączenie izolacji podłogi z poziomą izolacją ścian fundamentowych.
Podłoga na gruncie oddziela ogrzewane pomieszczenie od chłodnego i wilgotnego podłoża. Błędy w jej wykonaniu mogą powodować zimną posadzkę, zawilgocenie warstw, pękanie wylewki oraz straty energii sięgające w niektórych budynkach około 10–15% bilansu cieplnego. Dlatego izolację trzeba rozpatrywać jako cały układ, a nie pojedynczą płytę styropianu.
Jakie parametry powinna spełniać izolacja podłogi na gruncie?
Zgodnie z wymaganiami WT2021 współczynnik przenikania ciepła U podłogi na gruncie nie powinien przekraczać 0,30 W/(m²·K) w pomieszczeniach ogrzewanych. Dokładna grubość ocieplenia wynika z projektu, układu wszystkich warstw, temperatury wewnętrznej oraz właściwości wybranego materiału. Sama wartość grubości nie wystarcza do oceny rozwiązania.
Pierwszym ważnym parametrem jest współczynnik przewodzenia ciepła λ. Im niższa lambda, tym mniejsza grubość materiału może zapewnić podobny opór cieplny. Drugi parametr to wytrzymałość na ściskanie CS(10), podawana w kPa. Określa ona zachowanie materiału przy ściskaniu i ma bezpośredni wpływ na stabilność wylewki oraz trwałość podłogi.
Dla typowego domu jednorodzinnego często przyjmuje się materiał o CS(10) na poziomie co najmniej 100 kPa, ale ostateczna wartość powinna wynikać z obciążeń przewidzianych w projekcie. W garażu, pomieszczeniu gospodarczym albo przestrzeni narażonej na obciążenia skupione potrzebna może być wyższa klasa.
| Materiał | Lambda λ | Wytrzymałość CS(10) | Główne zastosowanie |
|---|---|---|---|
| EPS podłogowy | około 0,031–0,045 W/(m·K) | często od 100 kPa, zależnie od odmiany | Podłogi w domach jednorodzinnych przy prawidłowej hydroizolacji |
| XPS | około 0,032–0,035 W/(m·K) | wysoka, przykładowo 300 kPa | Wilgotne podłoża, garaże i miejsca o większych obciążeniach |
| PIR | około 0,022–0,028 W/(m·K) | wysoka, zależna od konkretnej płyty | Ograniczona wysokość warstw i wymagania dotyczące małej grubości izolacji |
EPS jest zwykle rozwiązaniem ekonomicznym, ale należy stosować odmianę podłogową, a nie miękki styropian elewacyjny. XPS ma małą nasiąkliwość i wysoką odporność mechaniczną, dlatego sprawdza się w trudniejszych warunkach. Płyty PIR osiągają niską lambdę przy mniejszej grubości, jednak ich zastosowanie wymaga sprawdzenia parametrów konkretnego systemu, zwłaszcza nośności i sposobu łączenia płyt.
Keramzyt może zastąpić klasyczne warstwy w rozwiązaniach projektowanych specjalnie pod jego użycie. Jest odporny na wilgoć i niepalny, ale zapewnia mniejszy opór cieplny przy tej samej grubości, dlatego warstwa z tego materiału jest zwykle znacznie grubsza.
Układ warstw podłogi na gruncie krok po kroku
Przed rozpoczęciem prac trzeba sprawdzić rzędne, poziom wód gruntowych, rodzaj podłoża oraz miejsce prowadzenia instalacji. Warstwy powinny wynikać z projektu, ponieważ ich grubość wpływa na poziom gotowej posadzki, wysokość otworów drzwiowych i położenie instalacji.

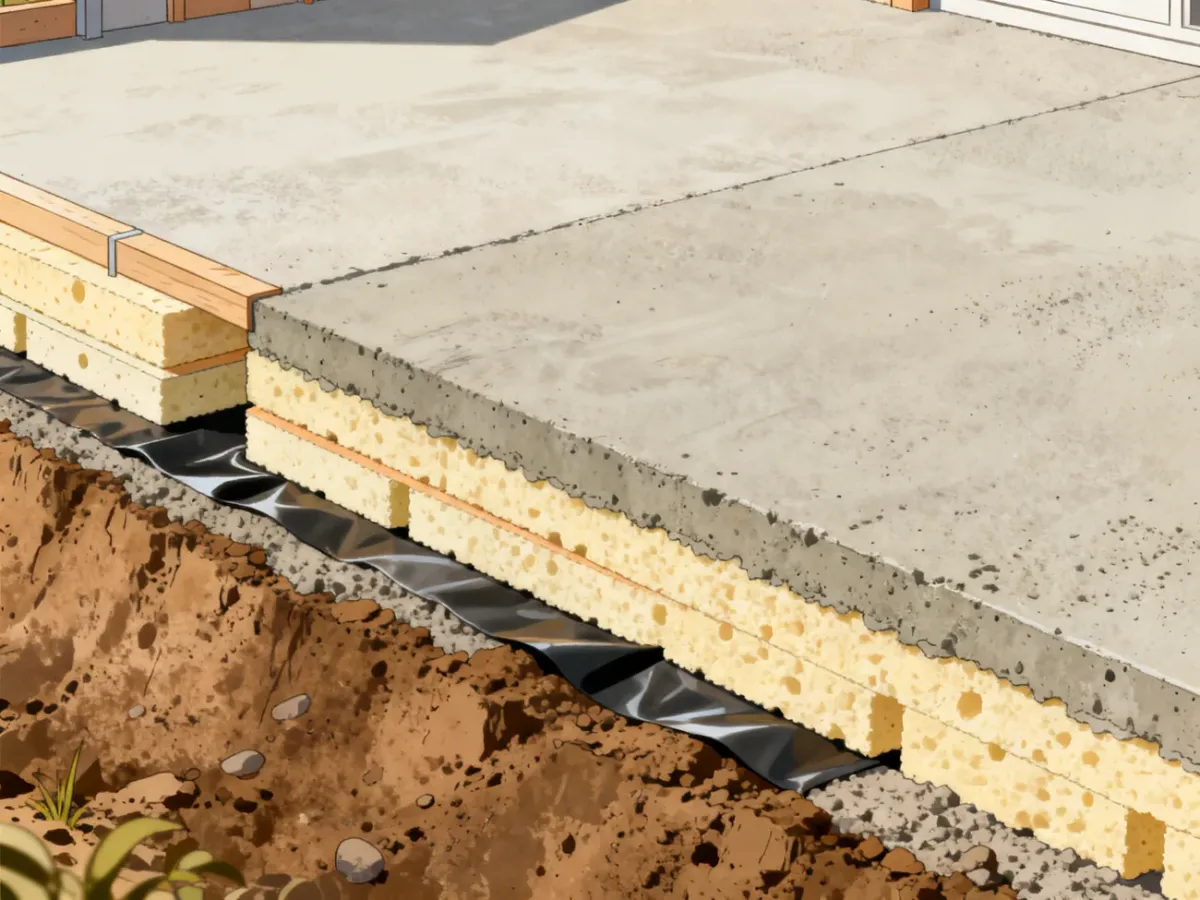

Prawidłowa sekwencja warstw, liczona od gruntu, wygląda najczęściej następująco:
- Przygotowanie i zagęszczenie podłoża – usuń humus oraz grunty organiczne, a następnie ułóż piasek lub pospółkę warstwami i zagęść mechanicznie. Nie należy zasypywać przestrzeni jednorazowo grubą warstwą, której zagęszczarka nie obejmie skutecznie.
- Instalacje podposadzkowe – przewody kanalizacyjne, wodne i inne instalacje wykonaj przed zamknięciem warstw podłogi. Połączenia powinny być sprawdzone, a przewody zabezpieczone przed uszkodzeniem.
- Chudy beton – podkład o typowej grubości około 10–15 cm stabilizuje podłoże i tworzy równe podłoże pod hydroizolację. Na słabym gruncie sposób zbrojenia i grubość podkładu powinien określić projektant.
- Hydroizolacja – na równym, oczyszczonym podkładzie ułóż folię, papę lub inne rozwiązanie przewidziane w projekcie. Arkusze łącz na zakładach i uszczelnij zgodnie z systemem. Izolację wywiń na ściany i połącz z poziomą izolacją przeciwwilgociową muru.
- Termoizolacja – ułóż płyty EPS, XPS lub PIR w dwóch warstwach, jeśli pozwala na to projekt i wysokość podłogi. Spoiny kolejnych warstw powinny być przesunięte względem siebie, czyli ułożone na mijankę.
- Folia rozdzielająca – przykryj termoizolację folią, aby ograniczyć wnikanie jastrychu w szczeliny między płytami i oddzielić podkład od izolacji. Przy ogrzewaniu podłogowym folia może być częścią rozwiązania systemowego.
- Wylewka – wykonaj podkład o grubości i klasie określonej w projekcie. Przy jego brzegach zastosuj dylatację obwodową, a w większych lub nieregularnych pomieszczeniach zaplanuj także szczeliny przeciwskurczowe.
Hydroizolacja nie może kończyć się na styku podłogi ze ścianą. Powinna zachować ciągłość z izolacją poziomą ścian fundamentowych, tak aby wilgoć podciągana kapilarnie nie mogła ominąć zabezpieczenia. Wywinięcie folii pozostawia się zwykle luźne do czasu wykonania kolejnych warstw, zgodnie z przyjętym systemem. Nie należy przebijać jej przypadkowymi mocowaniami.
Zakłady arkuszy powinny mieć szerokość przewidzianą przez projekt lub instrukcję materiału. Sama folia ułożona bez sklejenia, z przerwami albo na podłożu z ostrymi krawędziami nie tworzy szczelnej bariery. Przy podwyższonym poziomie wody gruntowej zwykła folia może być niewystarczająca. W takim przypadku rodzaj izolacji i sposób zabezpieczenia przed naporem hydrostatycznym powinien określić projektant.

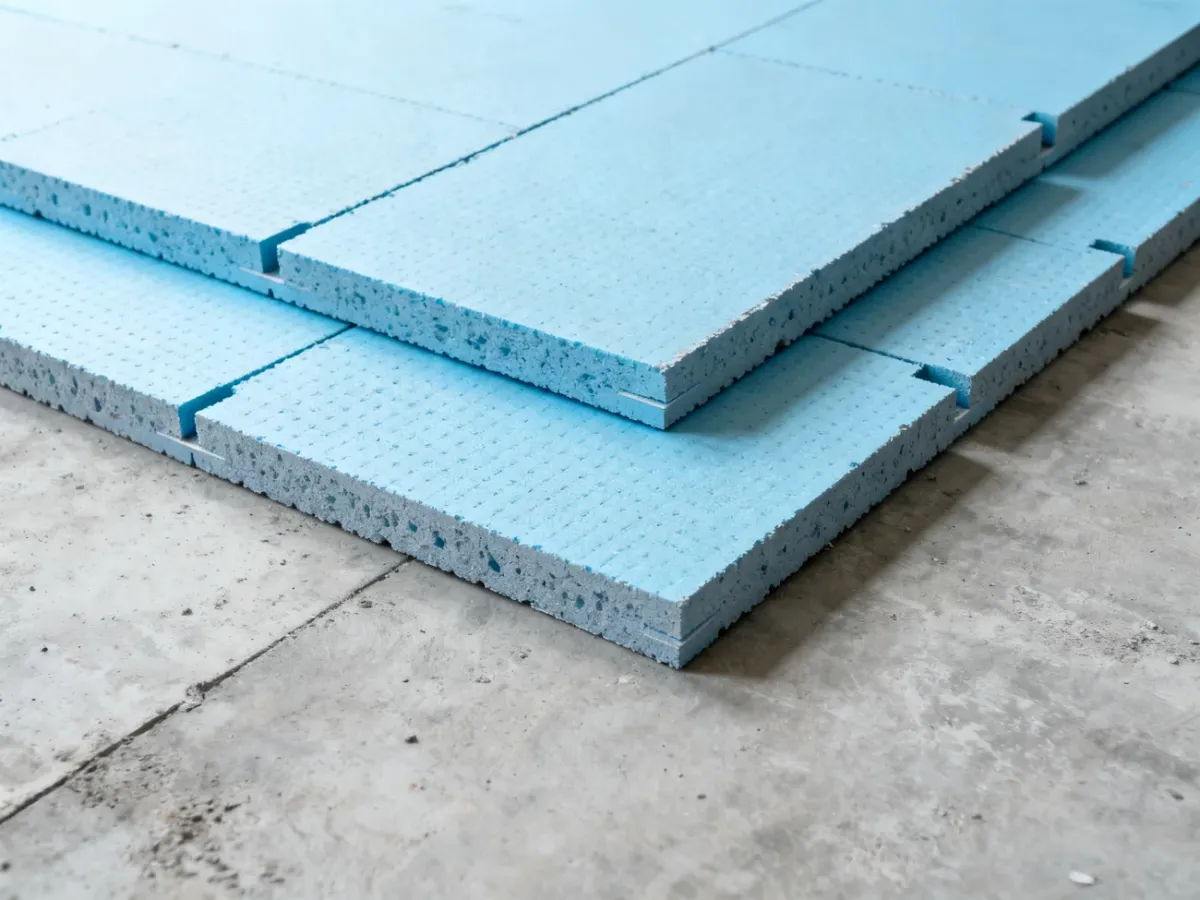

Układanie płyt na mijankę oznacza przesunięcie spoin jednej warstwy względem spoin drugiej. Dzięki temu ogranicza się liniowe drogi przepływu ciepła i ryzyko powstania mostków termicznych. Płyty powinny przylegać do siebie bez dużych szczelin, a docinane fragmenty trzeba stabilnie dopasować, zamiast wypełniać przypadkowymi odpadami.
Na termoizolacji układa się folię rozdzielającą, a następnie wykonuje wylewkę. Jeżeli podłoga ma ogrzewanie wodne, rury powinny zostać przykryte warstwą jastrychu zgodną z projektem systemu. Grubości nie wolno dobierać wyłącznie „na oko”, ponieważ zależy ona od rodzaju podkładu, obciążeń, rozstawu rur i zastosowanej dylatacji.
EPS, XPS czy PIR – co wybrać w konkretnym przypadku?
W zwykłym domu jednorodzinnym najczęściej wystarcza twardy EPS podłogowy o parametrach dobranych do obciążenia. Przy nowym budynku całkowita warstwa termoizolacji często wynosi około 12–15 cm, a w rozwiązaniach o wyższych wymaganiach energetycznych może być większa. Nie jest to uniwersalna wartość normowa, ponieważ o U decyduje cały układ przegrody.
XPS warto rozważyć tam, gdzie podłoże jest bardziej narażone na wilgoć lub obciążenia. Dotyczy to między innymi garaży, części podziemnych oraz remontów, w których trzeba uzyskać dobry opór cieplny przy ograniczonej wysokości. Niska nasiąkliwość nie zwalnia jednak z wykonania hydroizolacji.
PIR przydaje się przede wszystkim wtedy, gdy każda warstwa wysokości ma znaczenie. Przy ogrzewaniu tradycyjnymi grzejnikami w pomieszczeniu mieszkalnym materiały PIR mogą być dobierane w grubościach rzędu około 50–60 mm, a przy ogrzewaniu podłogowym często potrzebna jest większa warstwa, przykładowo 80–120 mm. Są to wartości orientacyjne, które wymagają sprawdzenia w obliczeniach cieplnych i dokumentacji konkretnej płyty.
Ogrzewanie podłogowe, garaż i remont starego domu
Podłoga z ogrzewaniem podłogowym
Ogrzewanie podłogowe zwiększa znaczenie izolacji pod wylewką, ponieważ temperatura jastrychu jest wyższa niż przy ogrzewaniu grzejnikami. Zastosuj materiał o parametrach przeznaczonych do podłóg i sprawdź, czy jego CS(10) odpowiada obciążeniom systemu. Izolację układaj szczelnie, najlepiej w dwóch warstwach na mijankę.
| Rozwiązanie | Orientacyjna grubość materiału | Na co zwrócić uwagę? |
|---|---|---|
| Grzejniki ścienne | Około 12–15 cm EPS w nowym domu albo mniej przy materiale o niższej lambdzie | Wynik obliczeń U, miejsce na warstwy i obciążenia podłogi |
| Ogrzewanie podłogowe | Zwykle większa niż przy samych grzejnikach, często około 15–20 cm EPS lub około 80–120 mm PIR | Ograniczenie strat w dół, grubość jastrychu i dylatacje |
| Garaż | Dobierana do obciążeń, często z użyciem mocniejszego EPS lub XPS | Obciążenia skupione od pojazdu, odporność na wilgoć i nacisk |
Remont starego domu

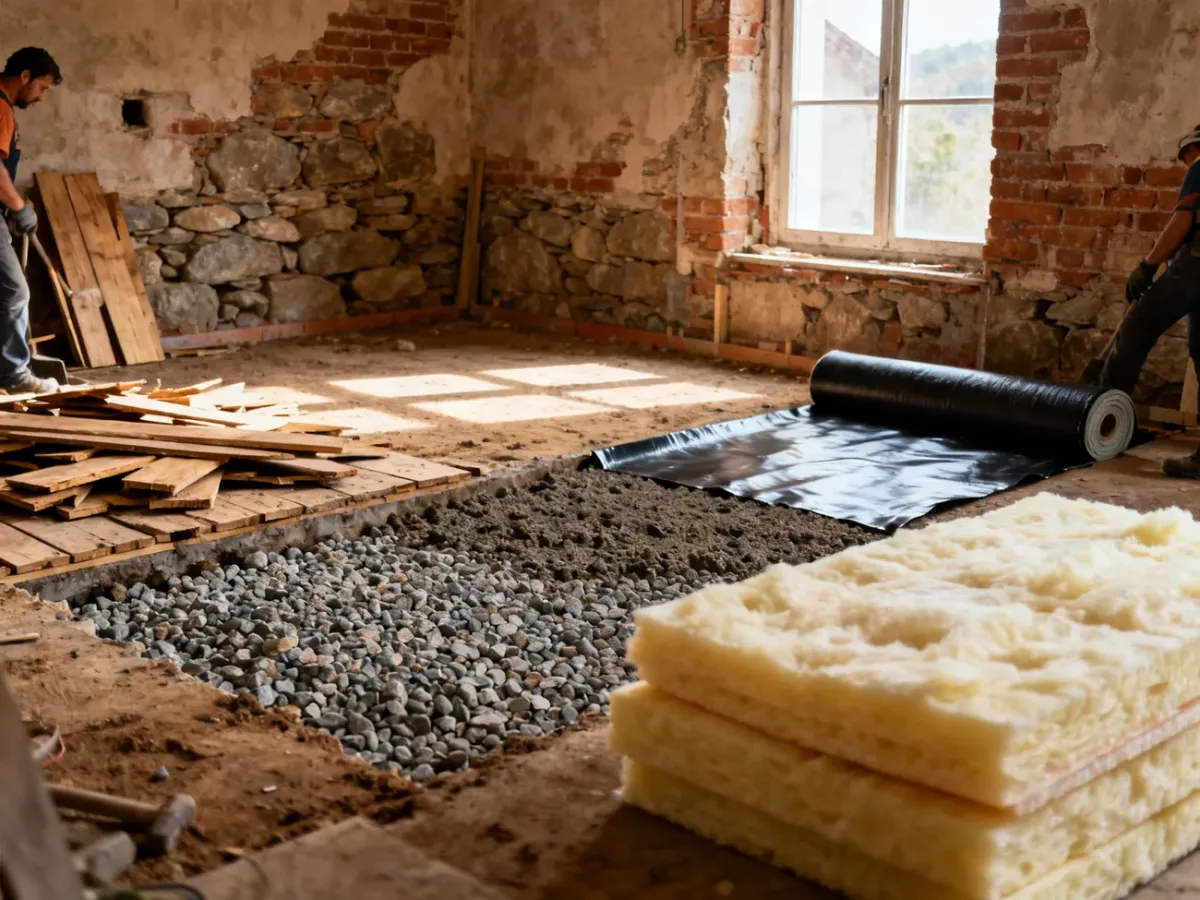

W starym budynku problemem jest zwykle brak miejsca na pełny układ warstw. Ułożenie izolacji na istniejącej posadzce zmniejsza wysokość pomieszczenia, dlatego często trzeba skuć beton i wybrać część gruntu. Przed rozpoczęciem prac należy sprawdzić głębokość fundamentów, aby nie naruszyć ich stateczności.
Po usunięciu starych warstw wykonuje się zagęszczone podłoże, podkład, hydroizolację, termoizolację oraz nową wylewkę. XPS albo PIR może ograniczyć potrzebną grubość izolacji, lecz nie zastępuje obliczeń. Przy bardzo małej dostępnej przestrzeni projektant może rozważyć inne rozwiązania, na przykład keramzyt, ale wymaga ono odrębnego zaprojektowania.
W domu z piwnicą izolację cieplną można czasem wykonać od strony sufitu piwnicy. Taki wariant zmienia układ prac i nie jest tym samym rozwiązaniem co izolacja podłogi bezpośrednio na gruncie. Trzeba wtedy sprawdzić wysokość piwnicy, ochronę przeciwpożarową oraz sposób wykończenia sufitu.
Na jakie błędy trzeba uważać?
Największe problemy pojawiają się zwykle nie przez wybór konkretnego materiału, lecz przez przerwanie ciągłości warstw albo pominięcie przygotowania podłoża. Skutki mogą ujawnić się dopiero po wykonaniu posadzki, gdy naprawa wiąże się z jej częściowym demontażem.
Ostrzeżenie: zawilgocona termoizolacja, osiadające podłoże lub brak dylatacji mogą prowadzić do pękania wylewki, nierówności posadzki, rozwoju pleśni oraz powstania trwałych mostków termicznych. Przed zakryciem każdej warstwy należy sprawdzić jej ciągłość i dokumentować wykonane prace.
Najczęstsze błędy wykonawcze to:
- Nieszczelne zakłady folii lub papy, brak uszczelnienia połączeń i brak połączenia z izolacją poziomą ścian fundamentowych.
- Niedostateczne zagęszczenie piasku lub pospółki, które może powodować późniejsze osiadanie podłogi.
- Ułożenie płyt bez mijanki, z ciągłymi spoinami przechodzącymi przez całą grubość termoizolacji.
- Zastosowanie materiału o zbyt małej wytrzymałości CS(10) w stosunku do obciążeń pomieszczenia.
- Brak dylatacji obwodowej przy ścianach oraz pominięcie szczelin w dużych lub nieregularnych polach wylewki.
- Uszkodzenie hydroizolacji podczas układania płyt, instalacji albo zbrojenia jastrychu.
Przed zamknięciem warstw sprawdź, czy podłoże jest stabilne, hydroizolacja nie ma przebić, płyty przylegają do siebie, ich spoiny są przesunięte, a poziom wylewki odpowiada projektowanej wysokości posadzki. Tak wykonana izolacja podłogi na gruncie ogranicza straty ciepła, chroni przed wilgocią i tworzy stabilną podstawę dla całej podłogi.
