Ogrzewanie podłogowe na stropie drewnianym – jak wykonać?

Ogrzewanie podłogowe na stropie drewnianym jest możliwe, ale wymaga jednoczesnej oceny konstrukcji i instalacji. Najczęściej rozważa się lekki system suchy, jednak sama niewielka masa nie potwierdza bezpieczeństwa. Konstruktor musi sprawdzić nośność, ugięcia, drgania i stan drewna, a projektant instalacji obliczyć moc, temperaturę wody, rozstaw rur oraz przepływy.

Czy ogrzewanie podłogowe na stropie drewnianym jest bezpieczne?

Tak, pod warunkiem że cały układ zostanie zaprojektowany dla konkretnego budynku. Drewniany strop nie jest wyłącznie podłożem dla rur. To element nośny, który musi przenieść ciężar nowych warstw, zachować odpowiednią sztywność i ograniczyć drgania podczas użytkowania.

Trzeba rozdzielić trzy zagadnienia. Konstruktor ocenia strop, system grzewczy określa sposób prowadzenia rur i rozprowadzania ciepła, a wykończenie podłogi wpływa na opór cieplny oraz pracę całej warstwy. „System suchy” oznacza technologię wykonania podłogówki, a nie automatyczną zgodę na montaż na każdym drewnianym stropie.

W praktyce najczęściej wybiera się układ suchy nad poszyciem, ponieważ ogranicza dodatkową masę i nie wnosi wilgoci technologicznej typowej dla mokrego jastrychu. Nie rozwiązuje jednak problemu zbyt podatnych belek, słabego poszycia, nieprawidłowej izolacji ani niewystarczającej mocy grzewczej.

Co konstruktor powinien sprawdzić przed montażem?

Ocena konstrukcji jest potrzebna także wtedy, gdy planowany system wygląda na lekki. W istniejącym budynku nie należy opierać się wyłącznie na starym projekcie. Rzeczywisty przekrój belek, ich stan i sposób podparcia mogą różnić się od dokumentacji.

Przed wyborem technologii konstruktor powinien przeanalizować następujące elementy:

• Geometrię stropu – przekroje, rozstaw i rozpiętość belek, sposób podparcia, ciągłość elementów oraz istniejące otwory.
• Stan drewna – wilgotność, spękania, ubytki, ślady korozji biologicznej, wcześniejsze przeróbki i stan połączeń.
• Obciążenia stałe – istniejące warstwy, sufity, instalacje, ścianki oraz ciężar płyt, rur, okładziny, kleju i warstw pomocniczych.
• Ugięcia – nie tylko pod kątem wytrzymałości belek, lecz także stabilności poszycia, fug i okładziny.
• Drgania – strop może mieć wystarczającą nośność, a mimo to być zbyt podatny podczas chodzenia.
• Wpływ przejść instalacyjnych – otwory i nacięcia nie mogą przypadkowo osłabiać belek.

W projektowaniu konstrukcji drewnianych punktem odniesienia może być Eurokod 5, ale sama znajomość normy nie zastępuje oceny konkretnego stropu. W modernizowanym domu zwykle potrzebne są odkrywki, pomiary i analiza istniejących warstw.

Nie wolno wycinać ani przewiercać belek tylko po to, aby ułatwić prowadzenie rur. Dopuszczalny rozmiar i położenie otworów zależą od geometrii elementu, miejsca na jego długości, rodzaju konstrukcji oraz rozwiązania przyjętego przez projektanta.

Jakie są warianty montażu ogrzewania?

Wybór technologii zależy od dopuszczalnego obciążenia, dostępnej wysokości, wymaganej mocy oraz stanu istniejącego poszycia. Każdy wariant ma inny kompromis między masą, bezwładnością cieplną i sztywnością.

System suchy nad poszyciem

Rury układa się w profilowanych lub frezowanych płytach, a nad nimi wykonuje warstwę rozkładającą obciążenia i przeznaczoną pod wybraną okładzinę. Stosuje się między innymi płyty z włókna drzewnego, płyty gipsowo-włóknowe, włóknowo-cementowe albo inne elementy wskazane przez producenta danego rozwiązania.

Ten wariant ułatwia kontrolę przebiegu rur i ogranicza ilość wilgoci wprowadzaną do budynku. Trzeba jednak sprawdzić równość oraz sztywność poszycia, wysokość całej zabudowy, masę wszystkich płyt i zgodność warstw z dokumentacją systemu.

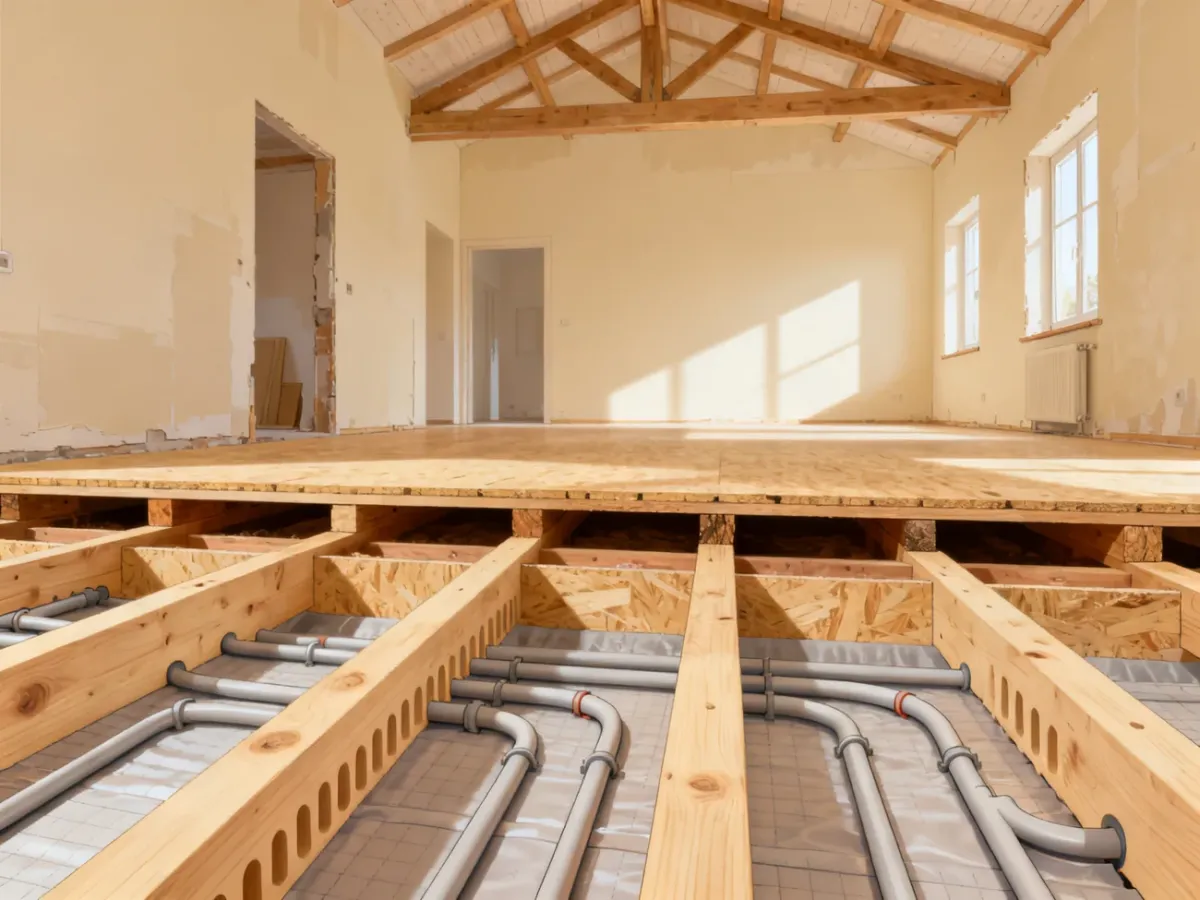

Rury między belkami

Prowadzenie rur między belkami może ograniczyć podniesienie poziomu podłogi, lecz wymaga bardzo starannego rozwiązania przekroju. Rura nie powinna ogrzewać głównie pustki stropowej. Potrzebne są elementy zapewniające dobry kontakt cieplny z podłogą oraz izolacja ograniczająca straty w dół.

W tym wariancie trudniej także przeprowadzić przewody bez kolizji z konstrukcją. Dostęp do rur po zamknięciu warstw jest ograniczony, dlatego próba szczelności i dokumentacja zdjęciowa mają szczególne znaczenie.

Lekki układ mokry

Wykonanie ogrzewania w jastrychu nie jest wykluczone z definicji, ale tradycyjna wylewka może znacznie zwiększyć obciążenie stałe. Przykładowo warstwa o grubości 60 mm i gęstości 2000 kg/m³ waży około 120 kg/m², jeszcze przed doliczeniem rur, okładziny i pozostałych warstw.

Układ mokry zapewnia większą bezwładność i może równomiernie rozprowadzać ciepło, ale wnosi do drewnianej konstrukcji ciężar oraz wilgoć technologiczną. O jego zastosowaniu można mówić dopiero po sprawdzeniu obciążenia, ugięć, podparcia, sposobu schnięcia i współpracy materiałów o różnej rozszerzalności.

Jak zaprojektować moc i hydraulikę?

Efektywność ogrzewania nie wynika z samego zastosowania rur ani z nazwy systemu. Najpierw trzeba obliczyć straty ciepła pomieszczenia, a następnie sprawdzić, czy aktywna powierzchnia podłogi może dostarczyć wymaganą moc przy dopuszczalnej temperaturze.

Podstawowa zależność wygląda następująco:

q_min = Φ_HL / A_aktywna

Jeżeli pomieszczenie wymaga 1200 W, a rury można ułożyć na 18 m², podłoga musi średnio przekazać około 66,7 W/m². Ten wynik należy zestawić z charakterystyką konkretnego systemu, temperaturą wody, rozstawem rur i oporem warstw nad przewodami.

Powierzchnia pod stałą zabudową zwykle nie jest w pełni aktywna. Mała łazienka, kuchnia z dużą liczbą szafek albo pomieszczenie z wysokimi stratami przez przegrody może wymagać dodatkowego źródła ciepła.

Nie istnieje jeden uniwersalny „standardowy” rozstaw rur. Dobiera się go do wymaganej mocy, temperatury zasilania, geometrii płyt, oporu wykończenia i stref brzegowych. Gęstsze ułożenie nie naprawi błędnie policzonej powierzchni ani zbyt dużego oporu cieplnego podłogi.

Projekt hydrauliczny powinien obejmować średnicę rur, długość pętli, przepływ, straty ciśnienia, rozdzielacz i pompę. Dla pętli oddającej 800 W przy różnicy temperatury wody 5 K orientacyjny przepływ wynosi około 0,038 kg/s, czyli około 137 kg/h. To tylko etap wstępny, ponieważ o doborze pompy decydują również opory całego najtrudniejszego obiegu.

System suchy może dobrze współpracować z pompą ciepła, ale nie gwarantuje automatycznie niskiej temperatury zasilania. Wysoki opór okładziny, mała aktywna powierzchnia lub duże straty pomieszczenia mogą podnieść wymaganą temperaturę wody.

Jak wykończenie podłogi wpływa na działanie systemu?

Każda warstwa nad rurą ogranicza przepływ ciepła. Dla jednorodnej warstwy opór cieplny można w przybliżeniu określić wzorem R = d / λ, gdzie d oznacza grubość, a λ przewodność cieplną materiału. W praktyce trzeba uwzględnić także klej, podkład, płyty i sposób montażu.

Drewno reaguje na zmiany wilgotności i temperatury. Dopuszczalna temperatura powierzchni oraz warunki montażu powinny wynikać z dokumentacji konkretnej deski, panelu, kleju i systemu grzewczego. Nie należy przyjmować jednej granicy jako bezpiecznej dla każdego gatunku i rodzaju podłogi.

W przypadku płytek najważniejsza jest sztywność całego podłoża, ponieważ podatny strop może powodować pękanie spoin. Przy drewnie i panelach znaczenie ma stabilność wymiarowa, wilgotność materiału oraz łagodne uruchomienie ogrzewania.

Na jakie ryzyka trzeba uważać?

Największe zagrożenie polega na potraktowaniu lekkiego systemu grzewczego jako zamiennika oceny konstrukcji. Sucha technologia ogranicza ciężar i wilgoć technologiczną, ale nie usuwa problemów z ugięciem, drganiami, akustyką ani szczelnością.

Najczęstsze błędy to:

• Wycinanie lub przewiercanie belek bez rozwiązania zaakceptowanego przez konstruktora.
• Uwzględnianie wyłącznie masy rur, bez płyt, okładziny, kleju, podkładu i warstw akustycznych.
• Brak próby szczelności przed zamknięciem przewodów w podłodze.
• Pomijanie drgań i akustyki przy wyborze miękkich podkładów oraz płyt.
• Przyjmowanie, że każdy drewniany strop ma wystarczającą sztywność dla płytek lub kruchej okładziny.
• Dobór rozstawu rur według zwyczaju zamiast na podstawie obciążenia cieplnego.
• Brak kontroli wilgotności drewna i warunków podczas montażu.
• Nieuwzględnienie zmiany poziomu podłogi przy drzwiach, schodach i progach.

Próbę szczelności należy przeprowadzić zgodnie z dokumentacją systemu przed trwałym zakryciem rur. Trzeba zachować protokół, rzut pętli, długości obiegów, nastawy oraz zdjęcia z widocznymi punktami odniesienia. Ułatwi to późniejszy serwis i ograniczy ryzyko przewiercenia przewodu.

Jaka kolejność prac ogranicza ryzyko?

Inwestor powinien prowadzić prace w następującej kolejności:

1. Inwentaryzacja stropu – ustalenie geometrii, podparcia, stanu drewna, istniejących warstw i przebiegu instalacji.
2. Ocena konstruktora – sprawdzenie nośności, ugięć, drgań i dopuszczalnego przyrostu obciążenia stałego.
3. Obliczenie strat ciepła – wyznaczenie wymaganej mocy oraz aktywnej powierzchni podłogi.
4. Porównanie wariantów – zestawienie masy, wysokości, sztywności, akustyki i oporu cieplnego.
5. Projekt hydrauliczny – dobór rozstawu, temperatury, długości pętli, przepływów i oporów.
6. Montaż oraz próba szczelności – wykonanie warstw zgodnie z dokumentacją i sprawdzenie instalacji przed zakryciem.
7. Dokumentacja powykonawcza i uruchomienie – zapisanie przebiegu rur, nastaw i uruchomienie systemu zgodnie z wymaganiami okładziny.

Najbezpieczniejszy wybór nie wynika z samego hasła „lekka podłogówka”. Wynika z połączenia oceny konstrukcji, obliczeń cieplnych i hydraulicznych oraz poprawnie udokumentowanego wykonania. Przy drewnianym stropie najpierw potwierdź możliwości konstrukcji, a dopiero potem wybierz system i wykończenie.

Artykuł ma charakter informacyjny i nie zastępuje indywidualnej oceny konstruktora ani projektu instalacji grzewczej. Każdy drewniany strop wymaga sprawdzenia jego rzeczywistego stanu, obciążeń, ugięć i drgań.
